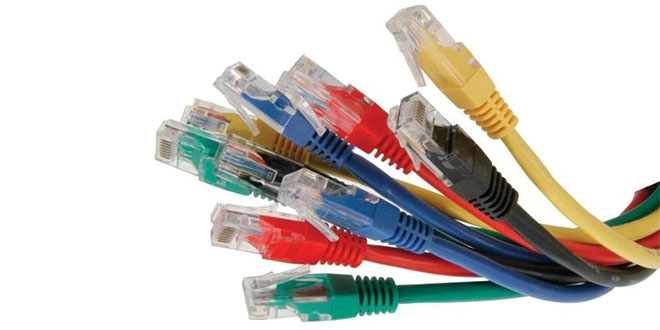

Mengenal Kabel LAN: Fungsi, Jenis, dan Susunan Warnanya?

Kabel LAN (Local Area Network) adalah jenis kabel yang digunakan untuk menghubungkan perangkat-perangkat dalam suatu jaringan lokal, seperti komputer, router, switch, dan perangkat jaringan lainnya. Kabel ini memungkinkan perangkat-perangkat tersebut saling bertukar data dengan cepat dan stabil.

Pentingnya Mengetahui Susunan Kabel Straight dan Cross

Sangat penting dalam instalasi jaringan komputer untuk memahami urutan kabel straight dan cross. Agar transmisi data berhasil, kabel LAN terdiri dari delapan kawat berwarna yang masing-masing harus disusun dengan benar. Dua standar kabel LAN yang umum adalah T568A dan T568B. Yang pertama memiliki susunan warna yang sama di kedua ujungnya dan biasanya digunakan untuk menghubungkan berbagai perangkat, seperti switch atau router, ke komputer. Yang kedua biasanya digunakan untuk menghubungkan perangkat yang sama, seperti komputer ke komputer.

Susunan Kabel Straight

Susunan T568B (yang lebih umum digunakan di Indonesia) adalah sebagai berikut:

Putih-Oranye

Oranye

Putih-Hijau

Biru

Putih-Biru

Hijau

Putih-Coklat

Coklat

Susunan Kabel Cross

Pada kabel cross, ujung pertama menggunakan standar T568A dan ujung kedua menggunakan standar T568B. Artinya, pin 1 dan 3 serta pin 2 dan 6 akan bertukar posisi. Tujuan dari kabel ini adalah agar perangkat yang memiliki fungsi transmisi dan penerimaan data yang sama dapat tetap berkomunikasi.

Urutan Warna Kabel LAN

Salah susun kabel bisa menyebabkan koneksi jaringan menjadi tidak stabil atau bahkan gagal total. Oleh karena itu, teknisi jaringan harus mematuhi urutan standar internasional, baik dalam konfigurasi T568A maupun T568B.

Kenapa Memasang Kabel LAN Harus Urut?

Data dikirimkan dan diterima melalui pasangan kawat tertentu yang telah ditentukan. Bila urutan tidak sesuai, maka perangkat pengirim dan penerima tidak akan mengenali data dengan benar.

Selain itu, menjaga urutan kabel yang benar mencegah interferensi antara pasangan kawat dan menjaga integritas sinyal. Dengan kata lain, pemasangan yang tidak sesuai urutan dapat menyebabkan packet loss atau gangguan komunikasi antar perangkat.

Untuk Mengetahui Lebih Banyak Artikel Seperti Ini Silahkan Kunjungi Website Kami

Apa itu Kabel Straight?

Fungsi Kabel straight adalah untuk menghubungkan dua perangkat jaringan yang berbeda fungsinya. Contoh penggunaannya meliputi:

Komputer ke switch

Router ke komputer

Hub ke komputer

Jenis kabel ini adalah yang paling umum digunakan dalam instalasi jaringan kantor dan rumah karena mendukung koneksi antar perangkat dengan fungsi berbeda.

Apa itu Kabel Cross?

Kabel cross, juga disebut sebagai kabel crossover, dirancang untuk menghubungkan dua perangkat yang bekerja sama dalam jaringan.

Komputer ke komputer

Switch ke switch

Router ke router

Meskipun saat ini banyak perangkat sudah mendukung fitur auto-sensing yang secara otomatis menyesuaikan jenis koneksi, kabel cross tetap digunakan pada perangkat yang tidak mendukung fitur ini atau pada jaringan lama.

Perbedaan Kabel Straight dan Cross

Perbedaan antara kabel straight dan cross terletak pada konfigurasi susunan kabelnya dan penggunaannya dalam topologi jaringan. Berikut ini perbedaannya:Susunan Kabel: Kabel straight memiliki susunan kawat yang sama di kedua ujungnya, sementara kabel cross memiliki susunan kawat yang berbeda. Fungsi: Kabel straight digunakan untuk menghubungkan beberapa perangkat, sementara kabel cross digunakan untuk perangkat yang sama.

Kompatibilitas: Kabel cross lebih jarang digunakan pada perangkat modern karena adanya teknologi auto-MDIX yang memungkinkan perangkat menyesuaikan jenis koneksi secara otomatis.

Kelebihan Menggunakan Kabel LAN

Penggunaan kabel LAN dalam jaringan komputer menawarkan berbagai keunggulan yang tidak selalu bisa ditemukan pada koneksi nirkabel. Beberapa di antaranya adalah:

Kecepatan Lebih Tinggi: Kabel LAN dapat mentransfer data dengan kecepatan hingga 10 Gbps (Gigabit per second), tergantung pada jenis kabel dan perangkat.

Stabilitas Koneksi: Kabel LAN menawarkan koneksi yang stabil dan minim gangguan, berbeda dengan Wi-Fi yang dapat terganggu oleh sinyal lain.

Keamanan Lebih Baik: Data yang dikirimkan melalui kabel LAN tidak dapat dengan mudah disadap, sehingga lebih aman dibandingkan jaringan nirkabel.

Latensi Rendah: Untuk aktivitas seperti gaming atau video conference, kabel LAN memiliki keunggulan karena tingkat keterlambatan (latency) yang sangat rendah.

Jenis Kabel LAN Berdasarkan Kategori

Kabel LAN diklasifikasikan berdasarkan kategori (Category/CAT) yang menunjukkan kecepatan maksimum dan frekuensi operasinya. Berikut adalah Beberapa kategori kabel LAN umum:

CAT5: Kecepatan hingga 100 Mbps dengan frekuensi 100 MHz.

CAT6: Mendukung kecepatan hingga 10 Gbps dengan frekuensi hingga 250 MHz.

CAT6a: Mendukung 10 Gbps hingga jarak 100 meter, frekuensi hingga 500 MHz.

CAT7 dan CAT8: Dirancang untuk jaringan profesional dan pusat data, menawarkan kecepatan hingga 40 Gbps.

Proses Instalasi Kabel LAN

Instalasi kabel LAN membutuhkan alat dan keterampilan teknis tertentu agar hasilnya optimal. Prosesnya melibatkan:

Pengukuran panjang kabel sesuai kebutuhan.

Pemotongan dan pengupasan ujung kabel.

Penyusunan kawat sesuai standar T568A atau T568B.

Pemasangan konektor RJ45.

Pengujian koneksi menggunakan LAN tester.

Teknisi juga harus memastikan bahwa kabel tidak mengalami tekukan tajam atau tertarik terlalu kuat, karena dapat merusak serat di dalamnya dan menurunkan performa.

Kesimpulan

Kabel LAN tetap menjadi solusi konektivitas yang andal dan efisien di tengah dominasi koneksi nirkabel. Memahami susunan kabel straight dan cross, fungsi masing-masing, serta kelebihan dan kategori kabel sangat penting untuk membangun jaringan yang kuat, stabil, dan aman. Dengan pemasangan yang benar dan pemilihan jenis kabel yang tepat, jaringan LAN dapat berfungsi secara optimal untuk memenuhi kebutuhan komunikasi data di lingkungan rumah maupun bisnis.

🔌 Tertarik mendalami dunia jaringan komputer dan teknologi informasi lebih jauh?
Pemahaman tentang kabel LAN hanyalah permulaan! Di jurusan S1 Rekayasa Perangkat Lunak (RPL), kamu akan mempelajari lebih dalam tentang pengembangan perangkat lunak, arsitektur jaringan, keamanan siber, dan masih banyak lagi.

🎓 Gabung sekarang dan jadilah bagian dari generasi ahli IT masa depan!
➡️ Daftar S1 RPL Sekarang

Referensi

Tanenbaum, A. S., & Wetherall, D. J. (2011). Computer Networks (5th ed.). Pearson Education.

Forouzan, B. A. (2012). Data Communications and Networking (5th ed.). McGraw-Hill Education.
